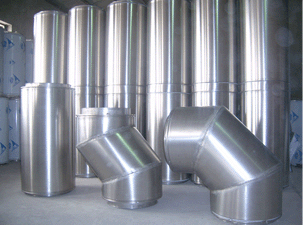

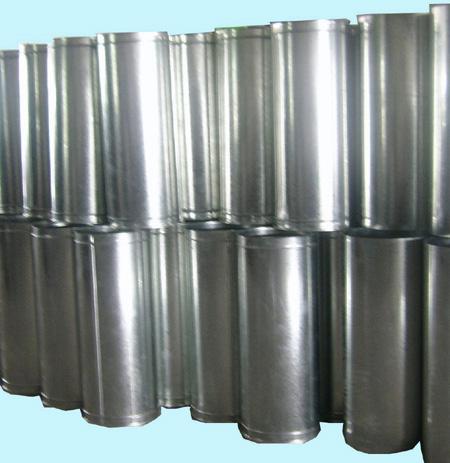

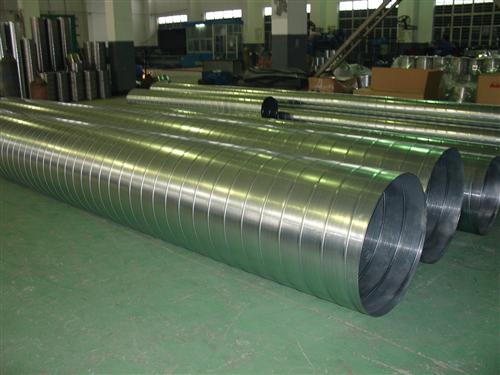

不锈钢风管加工流程
剪板机数控直条下料--卷圆--自动焊接--套法兰--管
道翻边--酸洗--质检--包装--发货核检
管道预制必须严格按照SH/T3517-2001的要求进行，预制管道前必须认真核对管道平面布置图、详图、管段图，以避免造成不必要的返工。
1、管子下料
⑴、下料应严格按设计单线图进行，切割前材料尺寸应仔细核对。数控剪板机直条下料（误差正负0.1mm）
⑵、下料时应根据管子长短合理排料，减少浪费。对数量少，管径大，管壁厚及其它特殊材质管道，应先整体排料再下料，严格控制管子的用量，对100mm以上的切割余量不能作为废料处理，应按材质登记保管以便备用。
⑶、切割后的管材标识若被破坏，应在剩余管材上复制原有标识。材料标识要求见附表四。
⑷、不锈钢管材必须用机械或等离子切割，其余管材可用火焰切割下料和制备坡口，切口表面应平整，无裂纹、重皮、毛刺凹凸、缩口，熔渣、氧化物、铁屑等应及时去掉。
⑸、切口端面的倾斜偏差△不大于管外径的1%，且不超过2mm。
2、坡口制备要求
管道连接主要是焊接方式，坡口是焊接的首要条件，必须按规范规定进行，中、低压管道坡口型式采用V型，高压管道采用YV（双V）型坡口，坡口加工应平整，不得有裂纹、重皮、毛刺和氧化铁等，用角向磨光机将坡口和附近10mm范围内打磨出金属光泽。具体坡口形式按焊接工艺卡执行。
3、焊口组对
管道组对前，将接口内外表面25mm范围内的泥垢，油污、铁锈等清除干净，用钢丝刷或拖布将管内杂物清除。对预制和安装时未封闭的管段，应采取措施封堵管口，避免杂物进入管道内。
4、预制允许偏差：
⑴、法兰面与管中心垂直度：DN<100时0.5mm，100≤DN≤300时1.0mm，DN>300时2.0mm；
⑵、尺寸偏差：自由管段±10mm，封闭管段±1.5mm
管子对口时应在距接口中心200mm处测量平直度
当DN<100mm时，a<1mm；DN≥100mm时，a<2mm；但全长允许偏差小于10mm。当管子公称直径小于100mm时，允许偏差值α为1mm；当管子公称直径大或等于100mm时，允许偏差值α为2mm；但全长的偏差值不得超过10mm。
5、管道预制件应按规定要求编号（管线号、焊口编号和焊工号）以便于质量控制和安装时查找。
6、预制完毕的管段，应将内部清理干净，并及时封闭管口，保证管内清洁。特别指出，本工程所有管口在安装前必须全部封闭，确保预制管道进入现场100%封堵。
7、等厚管道对接焊口的组对应做到内壁齐平,内壁错边量不宜超过壁厚的10%,且不大于2毫米。
8、不等厚管道组成件组对时,当内壁错边量超过1.5mm或外壁错边量超过3mm
9、相邻焊口间距要求
环焊缝中心面间距：DN≥150mm不小于150mm，DN<150mm不小于管外径；
纵焊缝最近点间距应大于等于5倍管子壁厚；
支管开孔距主管环焊缝或纵焊缝的最近点间距不小于3倍主管壁厚。
10、当耳柱、支架焊接在管子上时，支架或耳柱焊口不应穿越管子或管件焊口。
11、焊接组对时的点固焊及固定卡具焊缝的焊接，要求同正式焊接。
12、拆除固定卡具时，禁止用榔头直接敲掉，应用砂轮机或气焊火焰去掉，火焰切割仅限于焊缝外层。与母材接触部分用砂轮机打磨去除，若有缺陷应作渗透检验合格后修复。
13、焊缝表面不得有裂纹、焊缝不得有未熔合、根部未焊透等缺陷，咬边深度不大于0.5mm，在任何一段连续为300mm长焊缝中不大于50mm，焊缝表面不得有局部密集气孔、单个气孔和夹渣。
14、焊接完成后应及时清除焊缝表面的渣皮、飞溅，并对管道焊缝表面质量进行自检。
15、不锈钢风管、配件焊接接头焊后应进行酸洗与钝化处理，用不锈钢专用酸洗钝化液（膏）处理不锈钢接头表面，清除焊接时产生的氧化物。
风管系统类别划分
压力≤500Pa：低压系统
500Pa<压力≤1500Pa：中压系统
压力>1500Pa：高压系统
详见《通风与空调工程施工质量验收规范 GB50243-2002》表4.1.5
不锈钢风管风量计算
风量风速公式计算
风量=通风终端的总和
风速=管道内的流速
风压=排风时管道内的压力
要求送风管道从风管侧壁上的若干风口（或短管），以相同的出口速度，均匀地把等量的空气送入室内，这种送风管道称为均匀送风管道。均匀送风管道的构造有两种形式，一种是均匀送风管道的断面变化（即断面逐渐缩小）而侧风口（或短管）的面积相等；另一种是送风管道的断面不变化而侧风口（或短管）的面积都不相等。 其计算的基本原理是保持各侧孔的静压相等。根据管道阻力的计算和能量方程即可求得各侧孔静压相等的关系式。 均匀送风管道计算的目的是确定侧孔的面积, 风管以及均匀送风管段的阻力。 当侧孔的数量，侧孔的间距以及每个侧孔的送风量确定之后，按上述原理即可计算出均匀送风管道的尺寸。均匀送风管道的计算方法是：（1）确定侧孔个数、侧孔间距及每个侧孔的送风量。（2）计算出侧孔面积f0 m2式中 L0——均匀送风管道总风量，m3/h；——侧孔的平均出流速度，m/s；f0——侧孔面积，m2。侧孔静压流速式中 μ——孔口的流量系数。（3）计算送风管道直径（或断面尺寸）首先按vj/vd≥1.73的原则设定vd（管内速度），然后计算对应段的管段直径D： （4）计算管道的阻力侧孔应有的静压。
不锈钢风管尺寸计算
风管尺寸=风量/风速
风量=房间面积*房间高*换气次数
例子:风量4万，风速9m/s，
得风管尺寸=40000/9/3600=1.23平方
1.23=1.5*0.82
所以 风管尺寸为1500*800 。
管道直径设计计算步骤：
1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。管段长度一般按两管件中心线长度计算，不扣除管件（如三通，弯头）本身的长度。
2、确定合理的空气速流
风管内的空气流速对通风、空调系统的经济型有较大的影响。流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声。流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。
