VRVIII系统

作者：本站　来源：网络　点击：3422 次　发布时间：2010-05-28

产品名称：	商用VRVIII系统
产品型号：	RHXYQ PY1
点击次数：	1195次
产品信息：

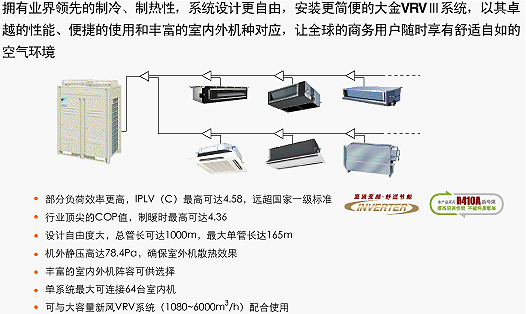

VRVIII系统 产品特点 室内机 天花板内藏直吹式(超薄型) FXDP-PPVC ?  超薄设计,厚度仅为200mm ?  后部配管更便利 ?  低运转音 ?  出色的设计自由度 ?  同室内装潢完美配合 天花板内藏风管式(超薄型) FXDP-NPVC FXDP-MPVC ?  超薄设计,厚度仅为200mm ?  同市内装潢完美融合 ?  出色的设计自由度 ?  低运转音 天花板内藏风管式 FXDP-KMVC ?  配置有适量的机外静压 ?  风管连接时送风口能自由设置 ?  引入新鲜的室外空气更加提高舒适性。 天花板嵌入导管内藏式 FXSP-MMVC ?  薄形机身，对应狭小空间 ?  灵活多样的安装形式 ?  低运转音 ?  高扬程冷凝水泵 ?  同室内装潢完美配合 ?  多种机外静压设定,风管设置更自由 天花板嵌入式 <四向气流> FXFP-KMVC ?  弧形面板设计,简洁美观 ?  高天花板设计,气流直达地面 ?  自动摆动运转的三种模式 ?  低运转音 ?  可引入室外新风 ?  高扬程冷凝水泵 天花板嵌入式 <双向气流> FXCP-MMVC ?  轻巧设计，容易安装在狭小的天花板空间 ?  高天花板设计，气流直达地面 ?  高扬程冷凝水泵 ?  自动摆动运转模式 ?  低运转音 落地内藏式 FXNP-MMVC ?  隐藏在窗边墙脚的最佳装置 ?  气流分布均匀，制热效果更佳 ?  全系列机型高度和厚度一致,更匹配装潢 ?  长效过滤网设置，清洁周期更长 ?  低运转音 挂壁式 FXAP-MMVC ?  适均匀的气流分布 ?  易于维修保养 ?  可遥控器设定5挡送风角度 ?  薄型设计,机体厚度仅为23cm ?  标配无线遥控器,操作更容易 ?  低运转音 室外机 8/10HP 12/14/16HP 18/20HP RHXYQ8PY1 RHXYQ12PY1 RHXYQ18PY1 RHXYQ10PY1 RHXYQ14PY1 RHXYQ20PY1   RHXYQ16PY1     22/24/26HP 28/30/32HP RHXYQ22PY1 RHXYQ28PY1 RHXYQ24PY1 RHXYQ30PY1 RHXYQ26PY1 RHXYQ32PY1     34/36HP 38/40/42HP RHXYQ34PY1 RHXYQ38PY1 RHXYQ36PY1 RHXYQ40PY1   RHXYQ42PY1     44/46/48HP RHXYQ44PY1 RHXYQ46PY1 RHXYQ48PY1

落地内藏式

型 号			室 内 机
			FXNP28MMVC	FXNP45MMVC	FXNP56MMVC	FXNP71MMVC
电 源			单相，220V,50Hz
制冷量		kW	2.8	4.5	5.6	7.1
制热量		kW	3.2	5.0	6.3	8.0
消耗电力	制冷制热	W	49 / 49	90 / 90	110 / 110
尺寸	H×W×D	mm	610×930×220	610×1070×220	610×1350×220
风扇	风量	m3/min	(H)7/ (L)6	(H)11 / (L)8.5	(H)14/ (L)11	(H)16 / (L)12
运转噪音		dB(A)	35 / 32	38 / 33	39 / 34	40 / 35
重量		kg	19	23	27
配管接口	液管	mm	直径6.4(扩口)			直径9.5(扩口)
	气管	mm	直径12.7(扩口)			直径15.9(扩口)
	排水管	mm	O.D直径21(PVC21)

挂壁式

型 号			室 内 机
			FXAP22MMVC	FXAP28MMVC	FXAP36MMVC
电 源			单相，220V,50Hz
制冷量		kW	2.2	2.8	3.6
制热量		kW	2.5	3.2	4.0
消耗电力	制冷制热	W	16 / 24	22 / 27	27 / 32
尺寸	H×W×D	mm	290×795×230
风扇	风量	m3/min	(H)7.5/ (L)4.5	(H)8 / (L)5	(H)9/ (L)5.5
运转噪音		dB(A)	35 / 29	36 / 29	37 / 29
重量		kg	11
配管接口	液管	mm	直径6.4(扩口)
	气管	mm	直径12.7(扩口)
	排水管	mm	O.D直径18(PVC18)

天花板嵌入式 <双向气流>

型 号			室 内 机
			FXCP22 MMVC	FXCP28 MMVC	FXCP36 MMVC	FXCP45 MMVC	FXCP56 MMVC	FXCP71 MMVC	FXCP90 MMVC	FXCP140 MMVC
电 源			单相，220V,50Hz
制冷量		kW	2.2	2.8	3.6	4.5	5.6	7.1	9.0	14.0
制热量		kW	2.5	3.2	4.0	5.0	6.3	8.0	10.0	16.0
消耗电力	制冷制热	W	77 / 44	92 / 59		130 / 97		161 / 126	209 / 176	256 / 223
尺寸	H×W×D	mm	305×775×600			305×990×600		305×1175×600	305×1665×600
风扇	电机输出	W	10	15		20		30	50	85
	风量	m3/min	(H)7 / (L)5	(H)9 / (L)6.5		(H)12 / (L)9		(H)16.5 / (L)13	(H)26 / (L)21	(H)33 / (L)24
运转噪音		dB(A)	32 / 27	34 / 28		34 / 29		37 / 32	39 / 34	44 / 38
重量		kg	26			31	32	35	47	48
配管接口	液管	mm	直径6.4(扩口)					直径9.5(扩口)
	气管	mm	直径12.7(扩口)					直径15.9(扩口)
	排水管	mm	I.D直径25×O.D直径32(PVC32)
装饰面板 （标配）	型号		BYBC32G-W18			BYBC50G-W18		BYBC63G-W18	BYBC125G-W18
	H×W×D	mm	53×1030×680			53×1245×680		53×1430×680	53×1920×680
	重量	kg	8			8.5		9.5	12

天花板嵌入式 <四向气流>

型 号

室 内 机

FXFP28 LVC

FXFP36 LVC

FXFP45 LVC

FXFP56 LVC

FXFP71 LVC

FXFP90 LVC

FXFP100 LVC

FXFP112 LVC

FXFP125 LVC

FXFP140 LVC

电 源

单相，220V,50Hz

制冷量

kW

2.8

3.6

4.5

5.6

7.1

9.0

10.0

11.2

12.5

14.0

制热量

kW

3.2

4.0

5.0

6.3

8.0

10.0

11.2

12.5

14.0

16.0

消耗电力

制冷制热

W

90 / 75

97 / 82

106 / 90

118 / 101

173 / 159

184 / 169

230 / 215

尺寸

H×W×D

mm

300×550×800

288×840×840

风扇

风量

m3/min

(H)12 / (L)9.5

(H)13 (L)9.5

(H)15 (L)10

(H)16.5 (L)13

(H)26 (L)19

(H)26 / (L)21.5

(H)31.5 / (L)23

运转噪音

dB(A)

29 / 26

30 / 26

31 / 26

32 / 27

37 / 31

39 / 32

44 / 35

重量

kg

25

30

配管接口

液管

mm

直径6.4(扩口)

直径9.5(扩口)

气管

mm

直径12.7(扩口)

直径15.9(扩口)

排水管

mm

I.D直径25×O.D直径32(PVC32)

装饰面板 （标配）

型号

BYCP125DW1C

H×W×D

mm

45×950×950

重量

kg

5.5

天花板内藏风管式 型 号 室 内 机 FXDP90KMVC FXDP140KMVC 电 源 单相，220V,50Hz 制冷量 kW 9.0 14.0 制热量 kW 10.0 16.0 消耗电力 制冷制热 W 270 / 270 240 / 240 尺寸 H×W×D mm 260×1780×570 风扇 风量 m3/min (H)29 / (L)23 (H)35 / (L)30 机外静压 Pa 59-30 49-20 运转噪音 dB(A) (H)41 / (L)38 (H)44 / (L)41 重量 kg 57 配管接口 液管 mm 直径9.5(扩口) 气管 mm 直径15.9(扩口) 排水管 mm I.D直径25×O.D直径32(PVC32)

天花板内藏风管式<超薄型>

型 号

室 内 机

FXDP22 NMPVC

FXDP25 NMPVC

FXDP28 NMPVC

FXDP32 NMPVC

FXDP36 NMPVC

FXDP40 NMPVC

FXDP45 NMPVC

FXDP50 NMPVC

FXDP56 NMPVC

FXDP63 NMPVC

FXDP71 NMPVC

电 源

单相，220V,50Hz

制冷量

kW

2.2

2.5

2.8

3.2

3.6

4.0

4.5

5.0

5.6

6.3

7.1

制热量

kW

2.5

2.8

3.2

3.6

4.0

4.5

5.0

5.6

6.3

7.1

8.0

消耗电力

制冷制热

W

72 / 56

75 / 59

78 / 62

81 / 65

93 / 76

180 / 152

196 / 168

尺寸

H×W×D

mm

200×700×620

200×900×620

200×1100×620

风扇

风量

m3/min

(H)7.5 / (L)6.0

(H)8.0 / (L)6.4

(H)9.0 (L)7.0

(H)10.0 (L)8.0

(H)12.5 / (L)10.0

(H)16.5 / (L)13.0

机外静压

Pa

30 / 10

49 / 20

运转噪音

dB(A)

(H)33/ (L)29

(H)34 (L)30

(H)35 / (L)31

(H)36 / (L)32

重量

kg

22

23

27

30

配管接口

液管

mm

直径6.4(扩口)

直径9.5(扩口)

气管

mm

直径12.7(扩口)

直径15.9(扩口)

排水管

mm

I.D直径20×O.D直径26(PVC26)

VRVIII系统室外机规格参数: 冷暖型

型号		RHXYQ8PAY1	RHXYQ10PAY1	RHXYQ12PAY1	RHXYQ14PAY1	RHXYQ16PAY1
电源		3相,380-415V,50Hz
制冷量	<Kw>	22.4	28.0	33.5	40.0	45.0
制热量	<Kw>	25	31.5	37.5	45.0	50.0

型 号		RHXYQ18PAY1	RHXYQ20PAY1	RHXYQ22PAY1	RHXYQ24PAY1	RHXYQ26PAY1	RHXYQ28PAY1	RHXYQ30PAY1	RHXYQ32PAY1
组合机型		RHXYQ8PAY1 RHXYQ10PAY1	RHXYQ10PAY1 RHXYQ10PAY1	RHXYQ10PAY1 RHXYQ12PAY1	RHXYQ10PAY1 RHXYQ14PAY1	RHXYQ10PAY1	RHXYQ12PAY1 RHXYQ16PAY1	RHXYQ14PAY1 RHXYQ16PAY1	RHXYQ16PAY1
						RHXYQ16PAY1			RHXYQ16PAY1
电 源		三相 380-415V,50Hz
制冷量	<kW>	50.4	56.0	61.5	68.0	73.0	78.5	85.0	90.0
制热量	<kW>	56.5	63.0	69.0	76.5	81.5	87.5	95.0	100

型 号		RHXYQ34PAY1	RHXYQ36PAY1	RHXYQ38PAY1	RHXYQ40PAY1	RHXYQ42PAY1	RHXYQ44PAY1	RHXYQ46PAY1	RHXYQ48PAY1
组合机型		RHXYQ10PAY1 RHXYQ10PAY1 RHXYQ14PAY1	RHXYQ10PAY1 RHXYQ10PAY1 RHXYQ16PAY1	RHXYQ10PAY1 RHXYQ12PAY1 RHXYQ16PAY1	RHXYQ10PAY1 RHXYQ14PAY1 RHXYQ16PAY1	RHXYQ10PAY1 RHXYQ16PAY1 RHXYQ16PAY1	RHXYQ12PAY1 RHXYQ16PAY1 RHXYQ16PAY1	RHXYQ14PAY1 RHXYQ16PAY1 RHXYQ16PAY1	RHXYQ16PAY1 RHXYQ16PAY1 RHXYQ16PAY1
电 源		三相 380-415V,50Hz
制冷量	<kW>	96.0	101	107	113	118	124	130	135
制热量	<kW>	108	113	119	127	132	138	145	150

注:1.能力测定条件:
①.上记能力表示制冷时条件:室内回气温度27℃DB,19℃WB.室外温度35℃DB.冷媒配管长7.5m(水平)
②.上记能力表示制热时条件:室内回气温度20℃DB.室外温度7℃DB,6℃WB.冷媒配管长7.5m(水平)
2.冷媒配管的允许长度:全长165m,调试差50m(外机在下方时为90m).
